AC Servo Drive

Pwodwi entwodiksyon

1. Karakteristik nan chofè motè auv

1.1. Repons rapid

Adapte a chanje kondisyon chaj imedyatman

Segondè pèfòmans vit fonksyon bag

Imobilye fidbak pèfòmans tan

1.2. Ki estab ak konpatib

Travay pwosesis DSP se plis serye ak ki estab

Fully konpatib ak endikap motè kondwi twazyèm-pati ak dirèk

1.3. San danje epi fyab

Diminye bri ak kondisyon pyès ki nan konpitè adisyonèl

Plis pase vòltaj, aktyèl ak siveyans tanperati bay pi wo fyab

2. Tablo paramèt

Paramèt ki anwo yo se pou referans sèlman. Teknoloji pwodwi nou an toujou ap mete ajou ak modènize. An menm tan an, nou menm tou nou aksepte personnalisation a ak devlopman nan kliyan yo.

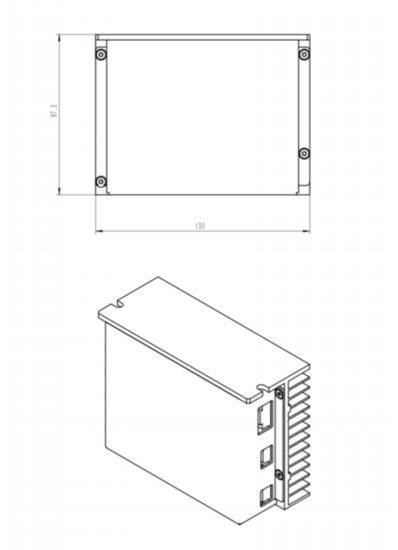

3.Pwodwi detay

4. faktori ak kalifikasyon

5. Enstriksyon ak prekosyon

Servo chofè se yon kalite kontwolè ki itilize pou kontwole servo motè. Fonksyon li se menm jan ak sa yo ki an konvètisè frekans aji sou motè AC komen. Li fè pati yon pati nan sistèm sèrvo epi li se sitou itilize nan sistèm pwezante-wo presizyon. Anjeneral, motè sèrvo kontwole pa pozisyon, vitès ak koupl pou reyalize pwezantasyon segondè-presizyon nan sistèm transmisyon an. Koulye a, li se yon pwodwi-wo fen nan teknoloji transmisyon.

Direksyon espesyalizasyon an se chwazi youn oswa plizyè mak dapre resous ki egziste deja yo ak konpreyansyon sou mache ki antoure yo. Sa a se espesyalizasyon. Poukisa nou ta dwe espesyalize? Nou ta dwe konsantre tout resous nou yo, teknik, pèsonèl, kapital, efikasite ak sou sa. Nou ta dwe konsantre efò nou yo sou yon sèl kote, ak mache a nan lavni pral sèlman pi plis ak plis detay. Poukisa nan mache a ki antoure? Avèk popilarizasyon rapid nan pèsonèl antretyen, pral gen pi plis ak plis chwa pou founisè yo. Li estime ke prensip la nan pwoksimite se yon estanda seleksyon pou anpil pèsonèl achte. Si ou vle amelyore sèvis la adisyonèl nan antretyen, pi pre a li ye, pi bon an. Antretyen nan ekipman kontwòl endistriyèl jeneral pouvwa gen yon tandans. Se sèlman kèk nan yo ki ka atire biznis nan tout peyi a, se konsa espesyalizasyon se pratik OK endistri bezwen panse sou li.

Fyab, efikasite segondè ak pousantaj reparasyon zewo yo se kondisyon debaz yo nan antretyen kondwi sèrvo. Koulye a, yon rivork nan mache a pouvwa mennen nan pèt la sou kliyan sa a. Pa gen moun ki vle aksepte yon pwodwi reparasyon enkoni bon oswa move epi pran li nan machin pwòp l 'yo teste rezilta a. Ki sa' s plis, mache a se tout tribin tès yo. Pa gen pwoblèm ki jan gwo twou san fon koun Fu a se, sedant la pa sèten sou sèvè a ak motè a.

Fay: lè osiloskop la tcheke pwodiksyon siveyans aktyèl la nan chofè a, li te jwenn ke li se tout bri epi yo pa ka li soti.

Pwofesyonalis, bi pou bati yon platfòm pa gen anyen plis pase reyalize sèvis antretyen rapid e efikas pou chofè sèvis yo. Nan tan lontan, petèt de kalite sèvis sa yo te OK, men kounye a yo pa ase. Nou dwe prepare ase envantè. Yon mezi enpòtan nan efikasite se yo dwe vit, twa èdtan, de zè de tan, yon sèl èdtan ... Pi vit ak pi vit? Natirèlman, li' s fason ki pi rapid ak pi efikas chanje tablo ak accessories. Pri a pral desann. Sepandan, sèvis la ta dwe toujou kenbe moute ak mache a. Koulye a, li ka sèlman kenbe moute ak mache a. Nan antretyen nan chofè sa yo sèvè inivèsèl, li ka fèt sèlman nan volim. Asanble liy operasyon, antretyen mas ak envantè yo se garanti a.

Kòz fòt: pwodiksyon aktyèl siveyans pa izole nan ekipman pou pouvwa AC (transfòmatè)

Metòd tretman: DC voltmèt ka itilize pou detekte epi obsève.

Fay: motè a kouri pi vit nan yon direksyon pase nan lòt la

1. Rezon fòt: faz nan motè bros ki mal. Pwosesis metòd: detekte oswa chèche konnen faz ki kòrèk la.

2. Rezon ki fè fot: lè yo pa itilize li pou tès la, tès la / switch devyasyon se nan pozisyon tès la. Metòd tretman: vire switch tès / devyasyon an nan pozisyon devyasyon an.

3. Rezon ki fè fot: pozisyon nan potansyomètr devyasyon se kòrèk.

Pwosesis metòd: Reyajiste.

Fay: Motor bloke

1. Rezon fòt: polarite a nan fidbak vitès se sa ki mal.

Metòd tretman:

a. Si sa posib, vire pozisyon chanje pozisyon polarite a nan yon lòt pozisyon. (sou kèk kondui)

b. Si yo itilize yon takomètr, chanje takèt la + ak takèt la - sou chofè a.

c. Si encoder itilize, konekte enc A ak enc B sou chofè a.

d. Pou egzanp, nan mòd nan vitès Hall, chanje sal-1 ak sal-3 sou chofè a, ak Lè sa a, konekte motè-a ak motè-b.

2. Rezon fay: lè fidbak la vitès encoder, ekipman pou pouvwa pouvwa encoder pèdi.

5V encoder koneksyon chèk la. Asire w ke ekipman pou pouvwa a kapab founi ase aktyèl la. Si w ap itilize yon ekipman pou pouvwa ekstèn, asire w ke vòltaj la siyal bay chofè a.

Fay: LED a se vèt, men motè a pa' t deplase

1. Rezon fòt: motè a nan youn oswa plis direksyon yo entèdi yo aji.

2. Metòd pwosesis: tcheke + anpeche ak - anpeche pò yo.

2. Rezon fay: siyal la lòd se pa nan tè a siyal chofè.

Pwosesis metòd: konekte tè a siyal lòd ak tè a siyal chofè.

Fay: apre pouvwa sou, ki ap dirije a nan chofè a se pa sou rezon Fay: vòltaj la ekipman pou pouvwa a twò ba, mwens pase kondisyon yo ki vòltaj minimòm.

Tretman: tcheke epi ogmante pouvwa vòltaj la.

Fay: lè motè a wotasyon, limyè a ki ap dirije limyè

1. Rezon ki fè fot: Hall faz erè.

Tretman: tcheke si chanjman an faz motè (60? / 120?) Se kòrèk. Pifò motè brushless gen yon 120? Faz diferans.

2. Fay kòz: Hall echèk Capteur

Metòd tretman: detekte vòltaj la nan sal a, Hall B ak Hall C lè motè a wotasyon. Vòltaj la ta dwe ant 5VDC ak 0.

Fay: LED rete wouj tout tan tout tan an

Kòz echèk: gen yon fay.

Metòd tretman: kòz: sou vòltaj, anba vòltaj, kous kout, surchof, chofè entèdi, sal valab.

Nan itilize nan sistèm sèrvo, yo ka sèrvo-sou dwe itilize kòm siyal la kontwole motè a koupe-liy konsa tankou dirèkteman Thorne arbr a motè?

Malgre ke motè a kapab offline (nan eta lib) lè se siyal la srv-sou dekonekte, pa sèvi ak li yo kòmanse oswa sispann motè a. Itilize souvan li ka fè dega nan kondwi a. Si fonksyon an sou-liy bezwen yo dwe reyalize, ka chanje an nan mòd kontwòl dwe adopte: An konsideran ke sistèm la sèrviteur bezwen kontwòl pozisyon, mòd kontwòl la paramèt seleksyon no02 ka mete nan 4, se sa ki, mòd nan premye se kontwòl pozisyon. , ak dezyèm mòd la se kontwòl koupl. Lè sa a, C-mòd yo itilize chanje mòd nan kontwòl: nan kontwòl pozisyon, siyal la C-mòd louvri yo fè travay la chofè nan mòd nan premye (sètadi kontwòl pozisyon); lè li nesesè pou li offline, siyal C-mòd la fèmen pou fè travay chofè a nan dezyèm mòd (sètadi kontwòl koupl). Paske koupl la koupl opinyon trqr pa konekte, koupl pwodiksyon motè a se zewo, konsa reyalize offline.
